万蓝ANYMESH-SDR-4W自组网电台海面30公里测速报告

1. 概述

  配合客户测试ANYMESH-A2-SDR-4W自组网电台在海面上30公里视频回传测试

2. 测试环境

测试时间：2023年3月8日
测试场景；一台ANYMESH-A2-SDR岸边固定站—一台ANYMESH-A2-SD在70米船（岸边固定站天线架设高度为25米-70米船上天线架设高度为12米）

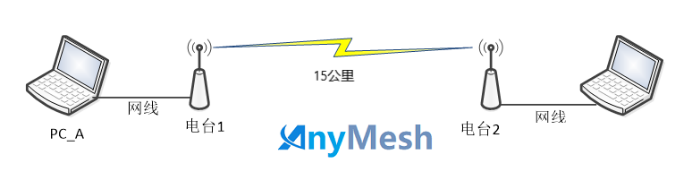

  3，测试方法

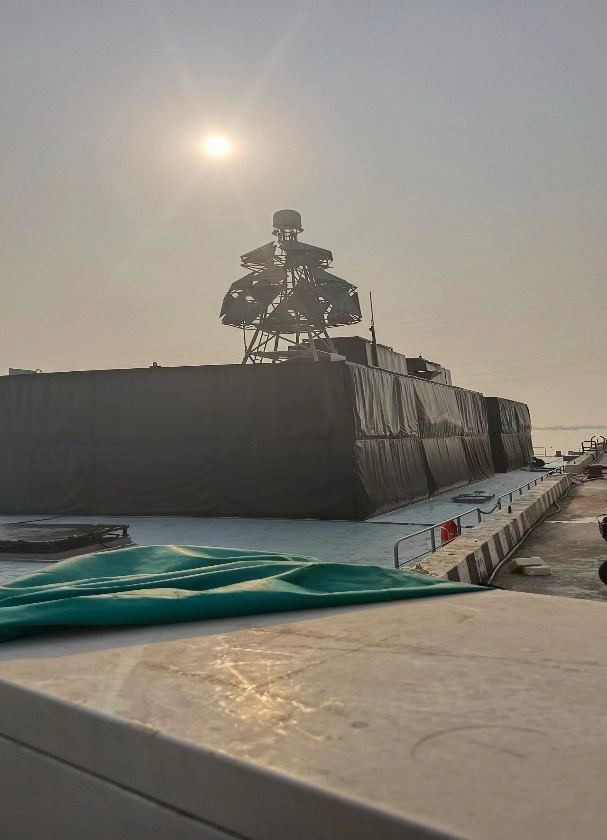

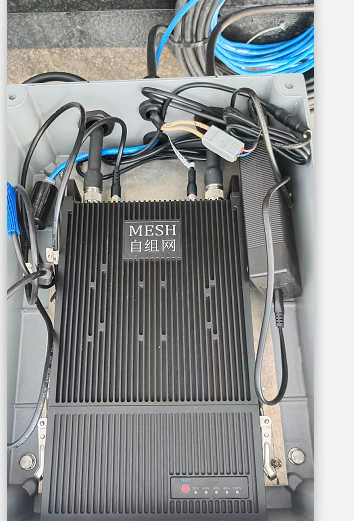

  将一台ANYMESH-SDR-A2，192.168.10.141电台安装70大船顶部使用8dBM天线安装平台与电台使用馈线进行连接（如下图所示）

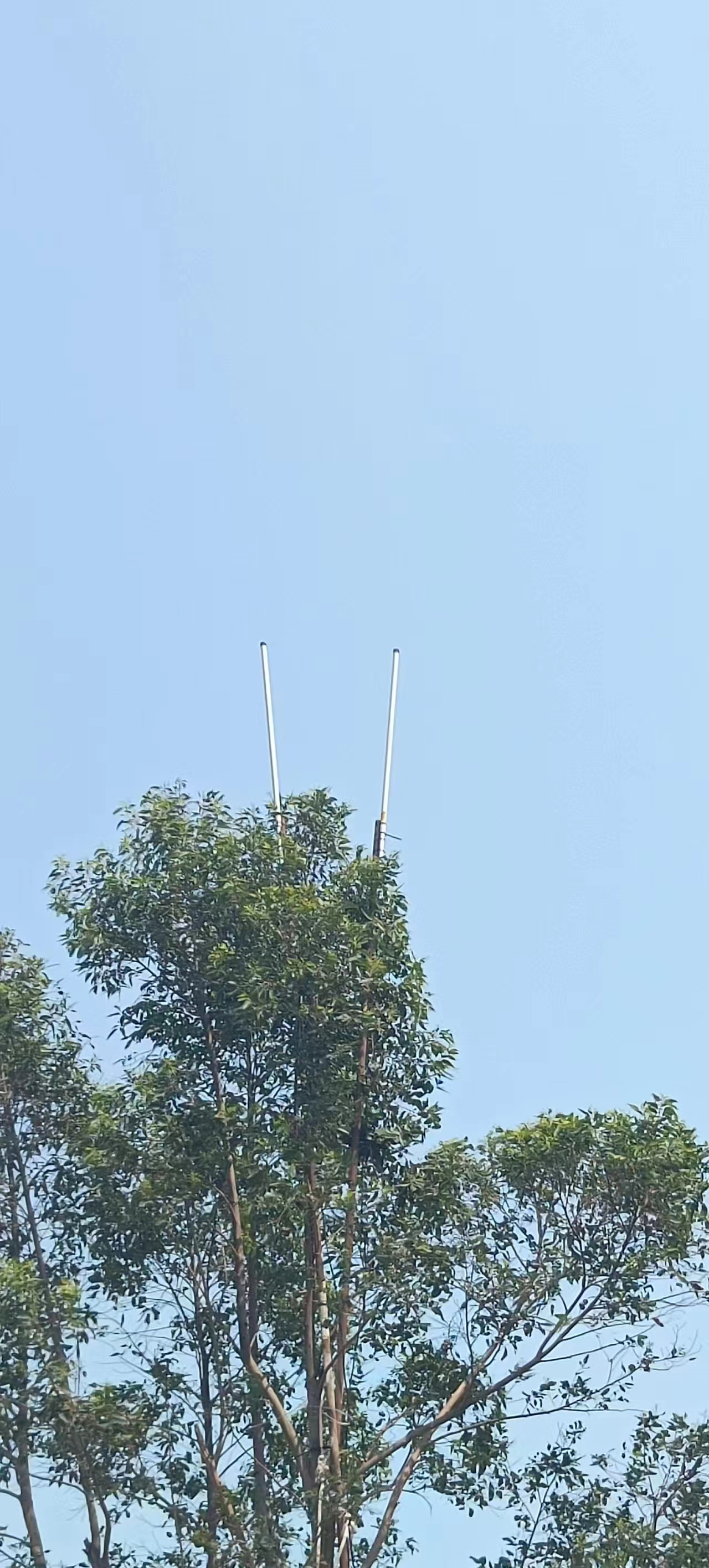

将另外一台ANYMESH-A2，192.168.10.143，固定在岸边树杈上使用8dBM天线安装电台与天线使用馈线连接。

4，测试数据

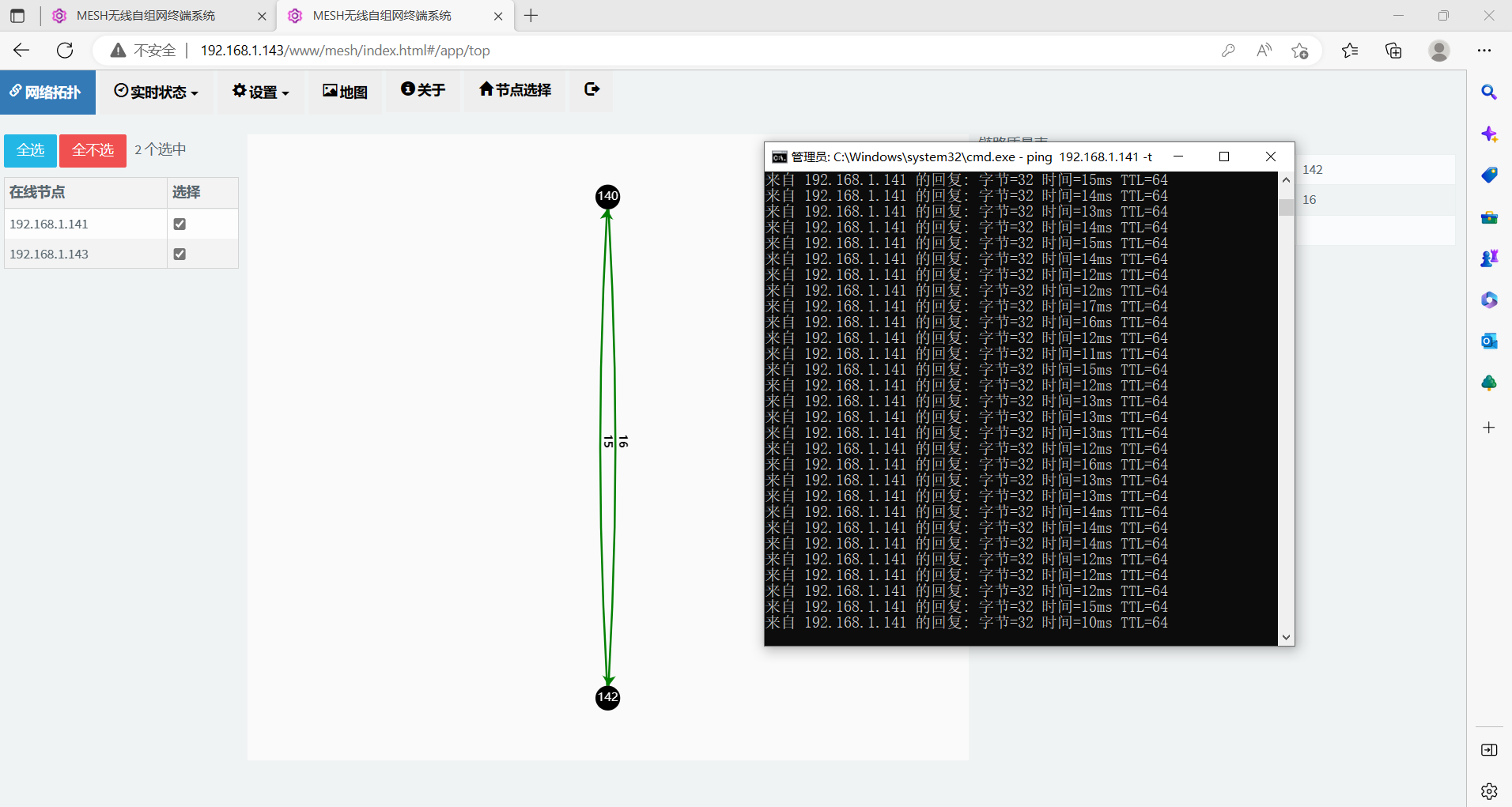

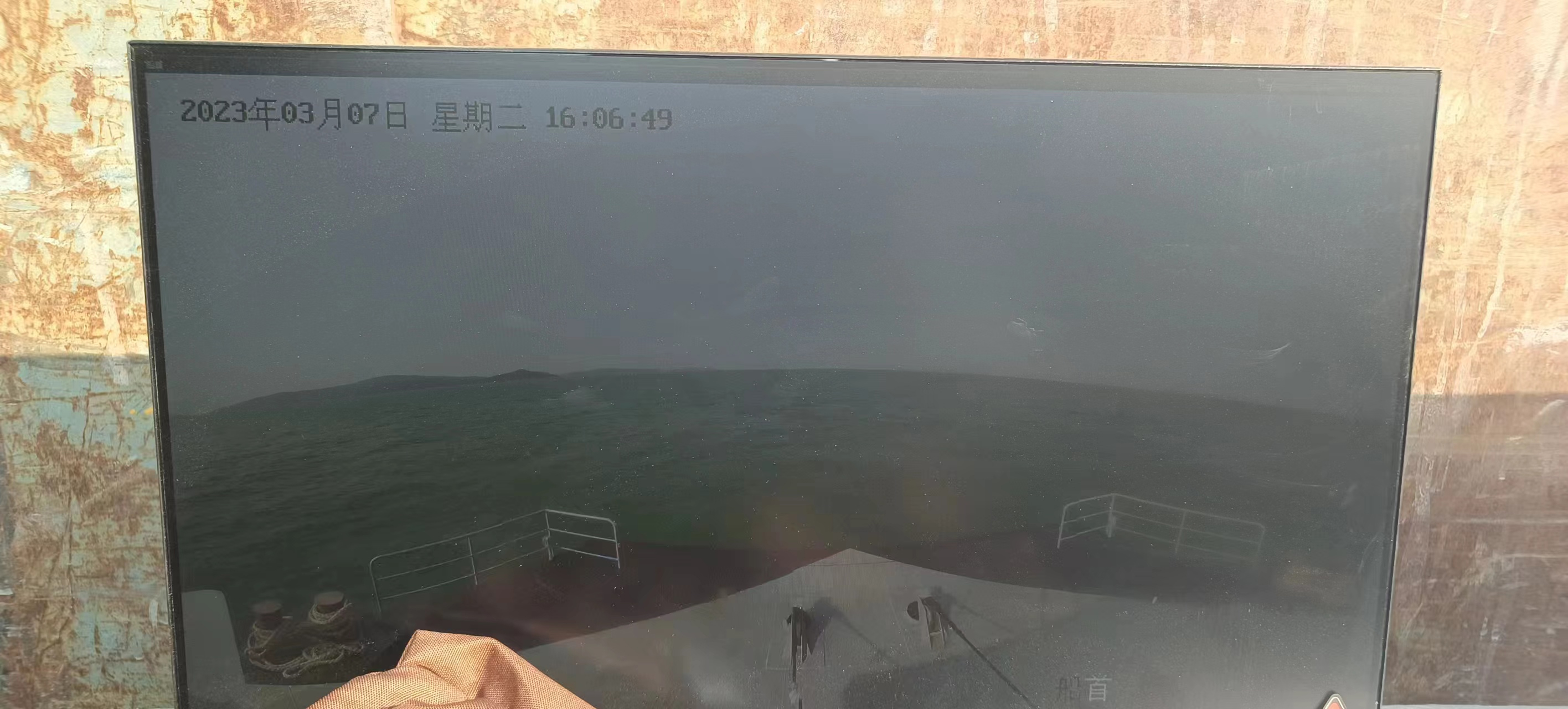

  当ANYMESH-SDR-A2，192.168.10.141 电台在海面行驶10公里两个电台使用中心频点为（1420）射频带宽为（10M）之间的链路质量为（15/16）测试带宽为：（27.9Mbits） 视频流畅，如下图所示。

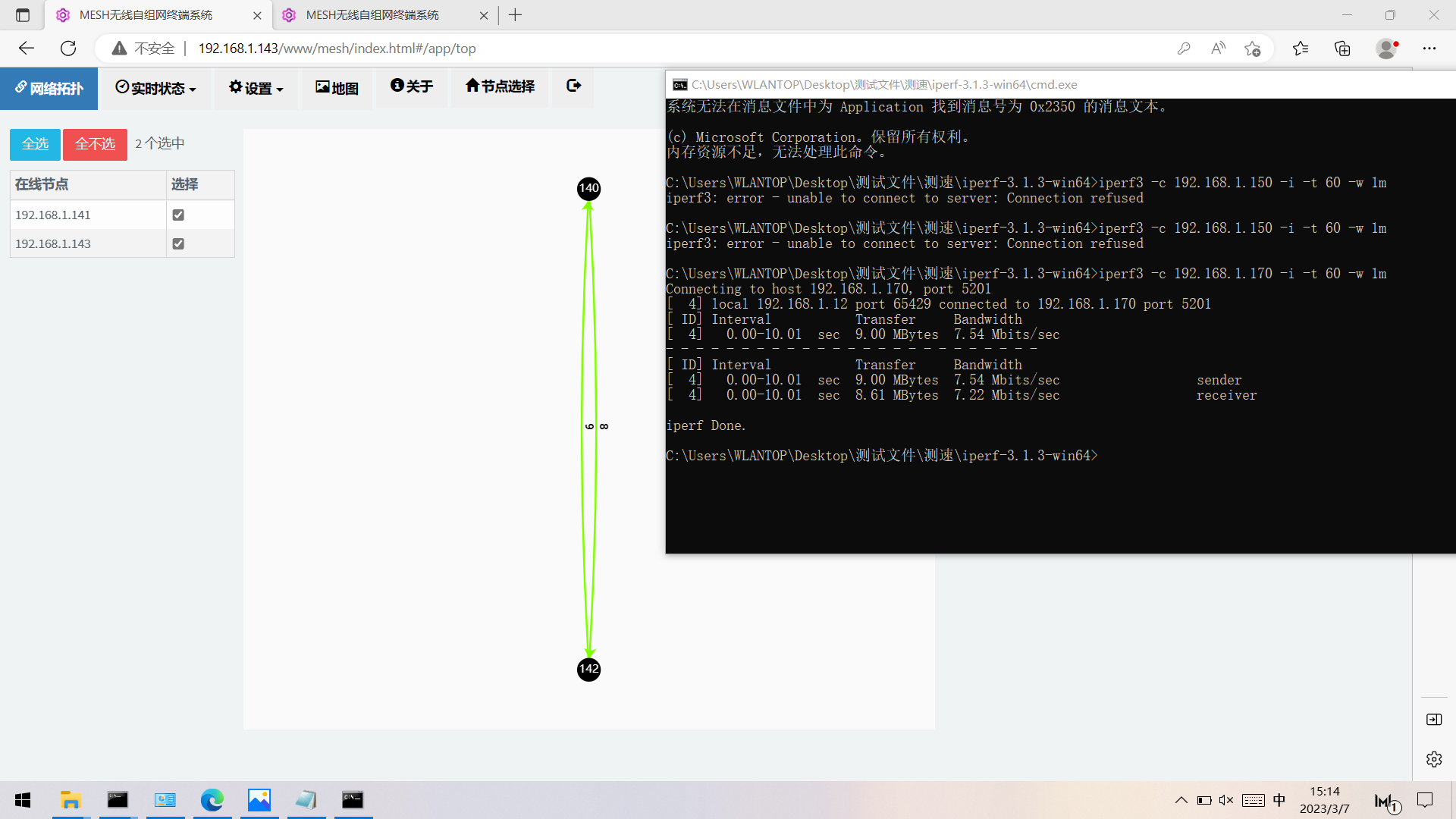

当ANYMESH-SDR-A2，192.168.10.141 电台在海面行驶23.2公里两个电台使用中心频点为（1420）射频带宽为（10M）之间的链路质量为（8/9）测试带宽为：（7.54Mbits） 视频流畅，如下图所示。

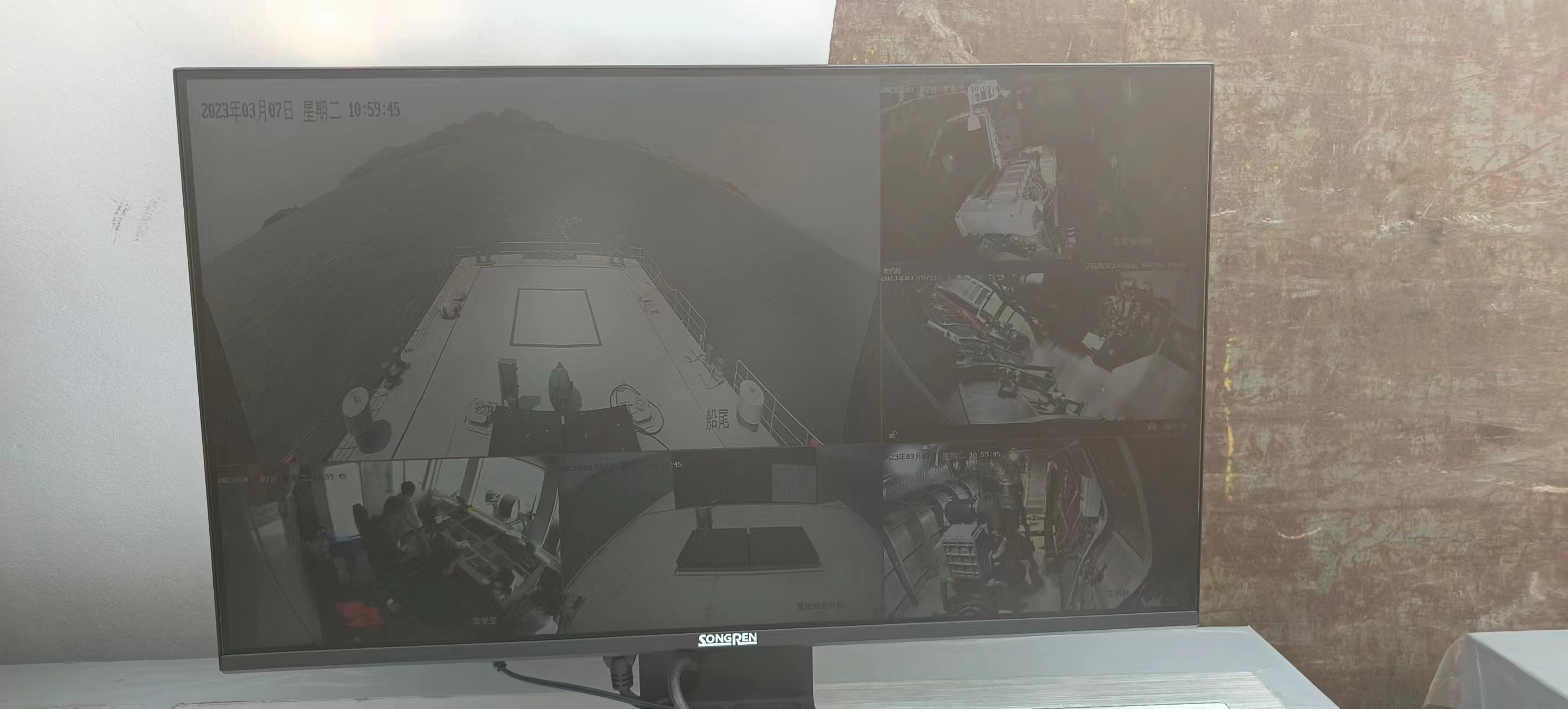

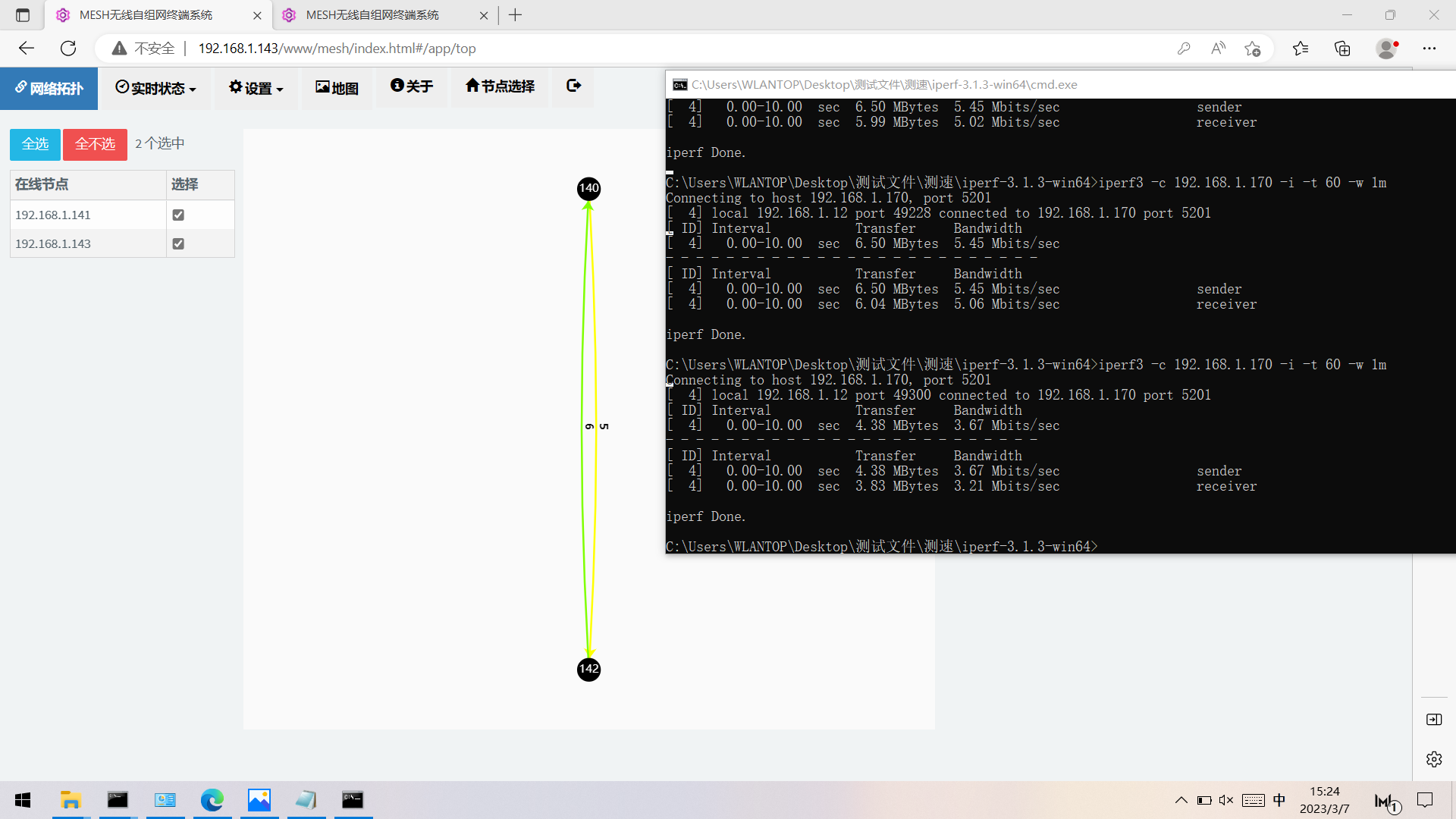

当ANYMESH-SDR-A2，192.168.10.141 电台在海面行驶30.3公里两个电台使用中心频点为（1420）射频带宽为（10M）之间的链路质量为（5/6）测试带宽为：（3.67Mbits） 视频流畅，如下图所示。

5、测试结果

快速同时组网、功率、工作模式。点对点峰值速率，视频回传。船与地面站拉距 30KM，都可满足验收标准。圆满完成项目验收。
