产品概述
为了适应实现尺寸小、重量轻，采用基带板和功放单板一体化设计。集成2*1W /2*0.5W功放的小型一体化 SDR 自组网板卡是基于FPGA+ADC芯片研制开发的双通道高性能 mesh 自组网模块，具有组网规模大、通信距离远、传输速率稳定、支持频段范围宽、 抗多径干扰能力强、入网/退网快、路由切换速度快、支持高速移动节点、通信安全保密等优良特性。该小型化自组网模块非常适合无人机、无人车、无人船等对尺寸要求苛刻且性能 要求比较高的应用场合。具有小型化、低功耗等特点，最大支持10MHz载波带宽，峰值速率65Mbps。适用于小型化便携终端设备集成使用。主板重量为 41g（不含天线、连接线），尺寸为 87mm × 55mm × 10.32mm（包含屏蔽罩），其外观如下图 1 所示：

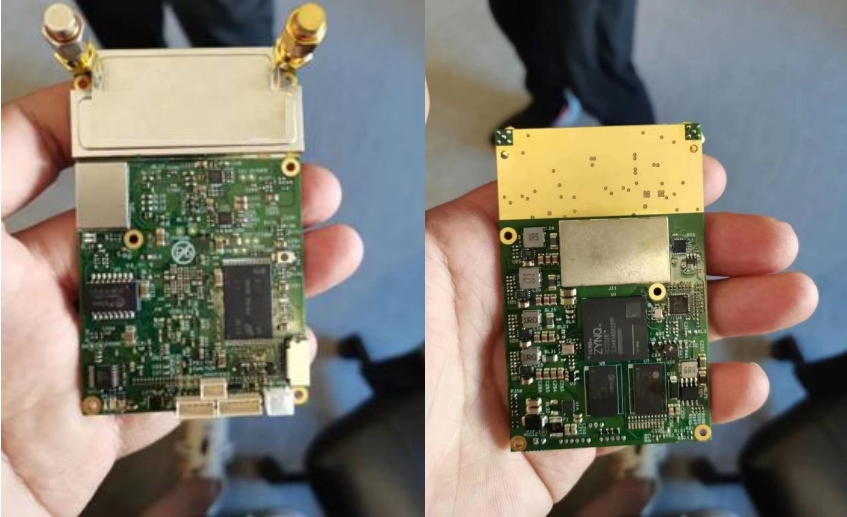

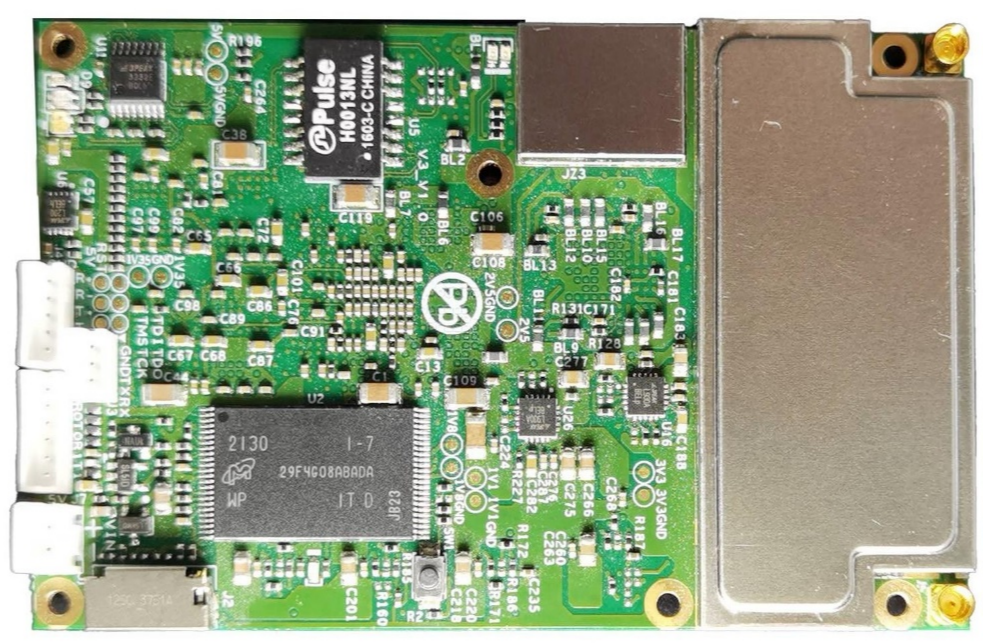

轻量小型一体化 SDR 自组网板卡实物图
产品特点
Ø 该主板重量为 41g，具有小型化、低功耗等特点，适用于小型化便携终端设备集成使用Ø 通信波形: 默认A波形（64节点，65Mbps@10MHz），可选A，B，C，D四种波形
Ø 通信宽带: 最大支持10MHz载波带宽，峰值速率65Mbps
Ø 工作频段: 1300-1500MHz，中心频点1400
Ø 抗干扰License：自适应智能选频/自动跳频/干扰防御（收费功能，按需授权）
技术指标/规格参数
| 功能选项 | 规格 | 定制项 | |
| 无线特性 | 通信频率 | 1300~1500MHz（板载一体化功放），1MHz 步进可调； | 70~6000MHz范围内可定制 |
| 信道带宽 | 1.25/2.5/5/10MHz | 20MHz版本可定制 | |
| 调制方式 | TDD-COFDM + MIMO（双发双收） | ||
| 星座调制 | BPSK/QPSK/16QAM/64QAM/256QAM（自适应 | ||
| 传输速率 | MIMO模式峰值可达65Mbps@10MHz | 峰值125Mbps@20MHz | |
| 数字灵敏度 | -103dBm@2.5MHz | ||
| 传输距离 | 可达20-40km（无人机搭载地空视距） | ||
| 发射功率 | 双通道, 最大 2W（2*1W）/1W（2*0.5W）， 1dBm 步进可调 | ||
| 组网功能 | 组网能力 | A波形，单频 64 个节点 | |
| 组网跳数 | 最大跳数不低于32跳 | ||
| 入网时间 | 系统启动后1s入网 | ||
| 网络拓扑 | 无中心网络、星型网，链式网，网格网等 | ||
| 网络透传 | 支持IP网络透明传输功能 | ||
| 系统功能 | 外设接口 | TCP/IP协议，RJ45网口*1、RS232串口*2 | |
| 视频输入 | 支持IP视频输入（以太网接口） | 可外接音视频编码模块 | |
| 视频扩展 | 支持外接H.264/H.265 编码器 | ||
| 控制功能 | 支持软件统一管理配置 | ||
| 语音通信： | 全双工VOIP语音会议/PTT手咪对讲 | ||
| 卫星定位 | GPS/BD*（按需外接） | 需要通过 RS232 外接 GPS/BD 模块来支持 | |
| 其余功能 | 支持单播、组播、广播，支持组播和广播黑白名单过滤 | ||
| 物理特性 | 整机功耗 | 小于5~9W | |
| 供电方式 | DC 7~15V | ||
| 工作温度 | -40℃~65℃ | ||
| 防护等级 | IP65 | ||
| 外形尺寸 | 87mm × 55mm × 10.32mm（包含屏蔽罩） | ||
| 整体重量 | 41 g（不含外壳裸板）162g（含外壳模块） | ||
ANYMESH-SDR-2*1W小型一体化自组网板卡尺寸图
包装清单
| 包装清单 | 物品名称 | 数量 | 单位 |
| ANYMESH-SDR 轻量化自组网主板（模块） | 1 | 台 | |
| 全向天线 | 2 | 根 | |
| 快速使用指南（电子版） | 1 | 份 | |
| 保修卡与合格证 | 1 | 份 |
