ANYMESH-SDR-A4-20W室外基站型自组网设备 自组网固定

 AnyMESH 提供各种应用场景 无线宽带MESH自组网 解决方案

产品概述
ANYMESH-SDR-A4室外固定基站型自组网设备具有防腐蚀、防雨水、防高温等特性,可挂载于基站铁塔等固定物体上。通过一定高度可有效扩大自组网之间通信覆盖范围,解决远距离信号传输等问题。同时具有更强发射功率,可与车载、单兵等节点之间保持高速、可靠的双向信号传输。产品可适用于室外长期无人值守环境,同时可作为运营商备份通信链路,解决运营商网络受到自然灾害时基站断链变为孤岛等问题。全IP化设计,支持多网融合/异构组网,军品级设计,有效抵抗各种严峻环境。
该单兵便携电台采用COFDM技术和移动Ad hoc网络技术,不依赖任何基础通信设施,可临时、动态、快速地构建一个无线IP MESH网络,该网络具有自组织、自恢复、高抗毁的能力,支撑数据、话音、视频等多媒体业务多跳传输。可应用于智慧城市、无线图传、野外作业、矿井作业、临时会议、环境监测、公安消防、反恐特勤、抢险救灾、单兵组网、车辆组网、无人机等场合。

命名规则
Ø 适用于野外恶劣环境下的固定安装使用
Ø 型号命名规则:ANYMESH-SDR-【通信波形】【形态编号】-【工作频段】-【发射功率】
Ø 推荐型号: ANYMESH-SDR-A4(1400-10W*2)
Ø 通信波形: 默认A波形(64节点,65Mbps@10MHz),可选A,B,C,D四种波形
Ø 形态编号: 形态编号分为1,2,3,4,5,6,室外固定台编号为4
Ø 工作频段: 可选1200-1500MHz,中心频点1400 或 1300-1500MHz,中心频点1400
Ø 可扩展License:自适应选频/跳频/干扰防御/空间时分复用(收费功能,按需授权)
产品特点

非视距传输

快速组网

GPS/北斗定位

网络自愈合

高传输速率

移动式节点

多接口数据接入

网络管理平台

技术指标/规格参数
功能选项 规格 定制项
无线特性 通信频率 UHF:500-600/600-680MHz
L:1200-1500MHz
2.1-2.5GHz/4.8-5.0GHz范围内可定制
信道带宽 2.5/5/10/20*MHz 20MHz版本可定制
调制方式 TDD-COFDM + MIMO(双发双收)
载波调制 BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM
传输速率 峰值65Mbps@10MHz 峰值125Mbps@20MHz
接收灵敏度 -103dBm@2.5MHz
传输距离 可达150-200km(地空视距)20km(地地视距)
发射功率 双通道最大43dbm(20W),1dBm步进可调
组网功能 组网能力 单频支持64节点以上
组网跳数 最大跳数不低于 32 跳
入网时间 系统启动后1s入网
网络拓扑 无中心网络、星型网,链式网,网格网等
网络透传 支持网络IP透明传输功能
系统功能 外设接口 交流220V/直流24-48V电源、网口*2、RS232串口*2、语音*1 支持多网口,R232,RS422,RS485等接口定制
视频输入 支持IP视频输入 支持HDMI视频扩展
控制功能 支持Web-UI统一管理配置 支持PC管理软件定制
语音通信 全双工VOIP语音会议/半双工PTT手咪对讲
卫星定位 GPS/BD*(按需外接)
其余功能 WiFi AP
物理特性 整机功耗 30~120W,双通道
外接供电 同时具备220V市电供电和外接24-48V直流电源供电模式
工作温度 -40℃~65℃
防护等级 IP68

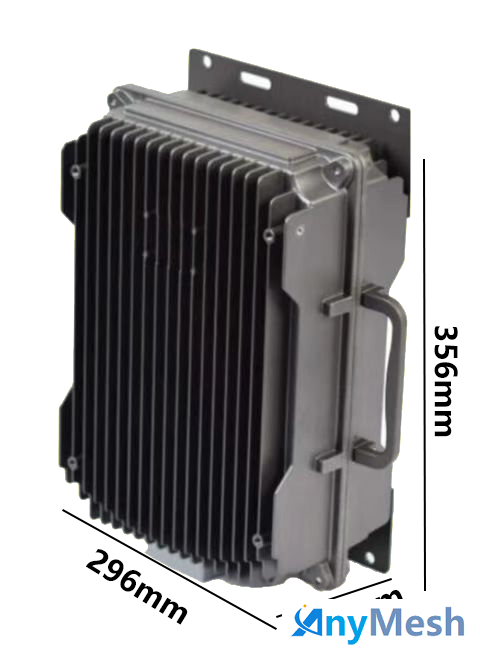

外形尺寸 355-351-105mm
整体重量 6500 g

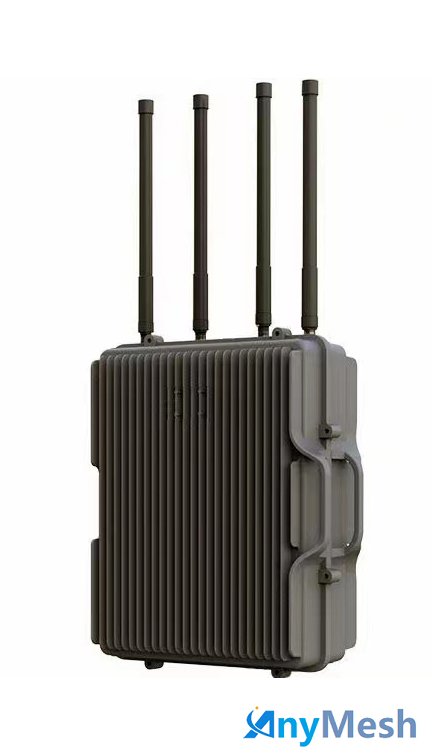

ANYMESH-SDR-A4展示图

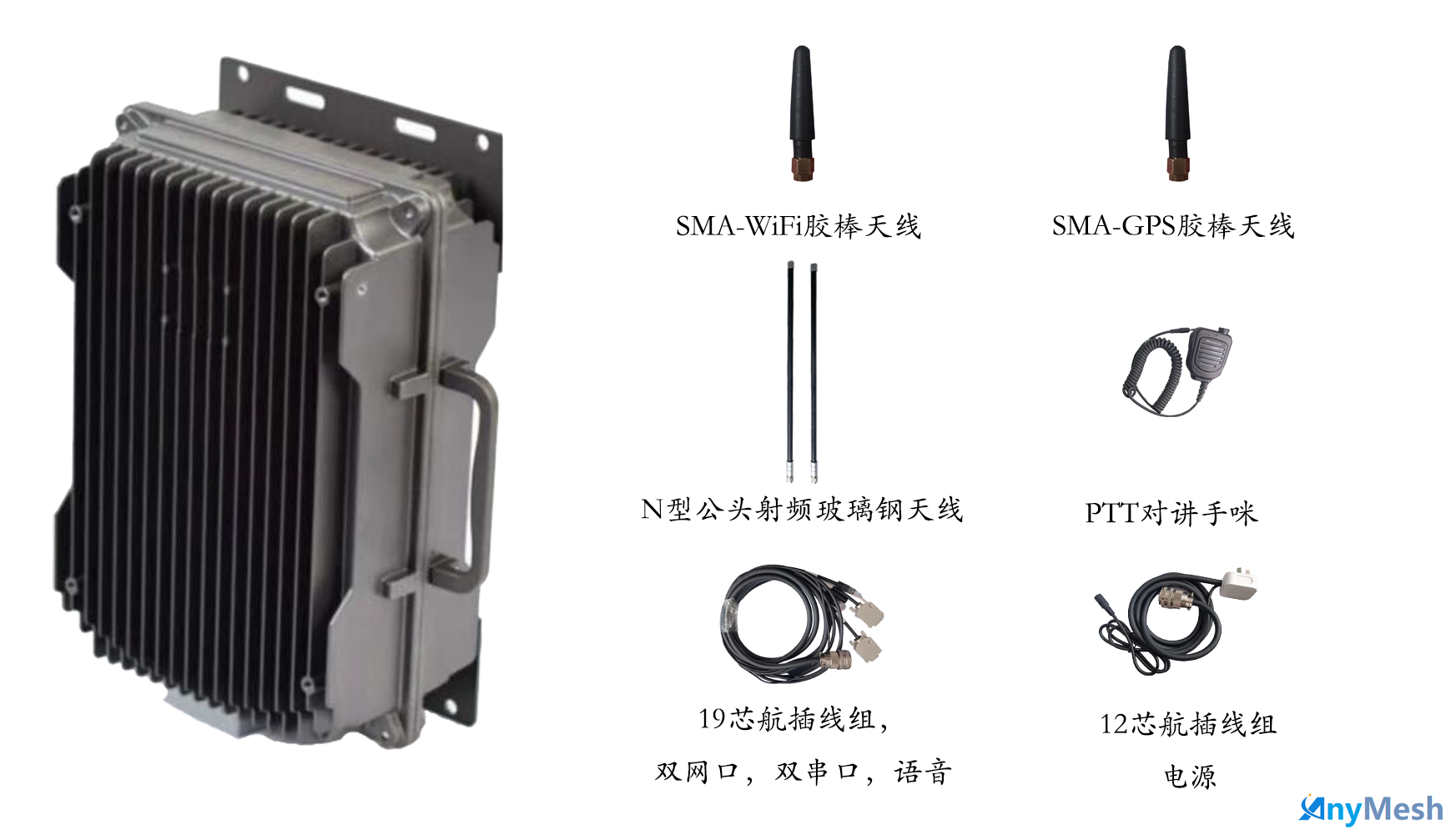

产品配件

关于文档

本文档中的商标、图片、标识均归北京万蓝拓通信技术有限公司所有。
本文档可能含有预测信息,因此本文档信息仅供参考,不构成任何要约或承诺,本公司做出更正或修改恕不另行通知。
版权所有 © 北京万蓝拓通信技术有限公司保留一切权利
