产品概述

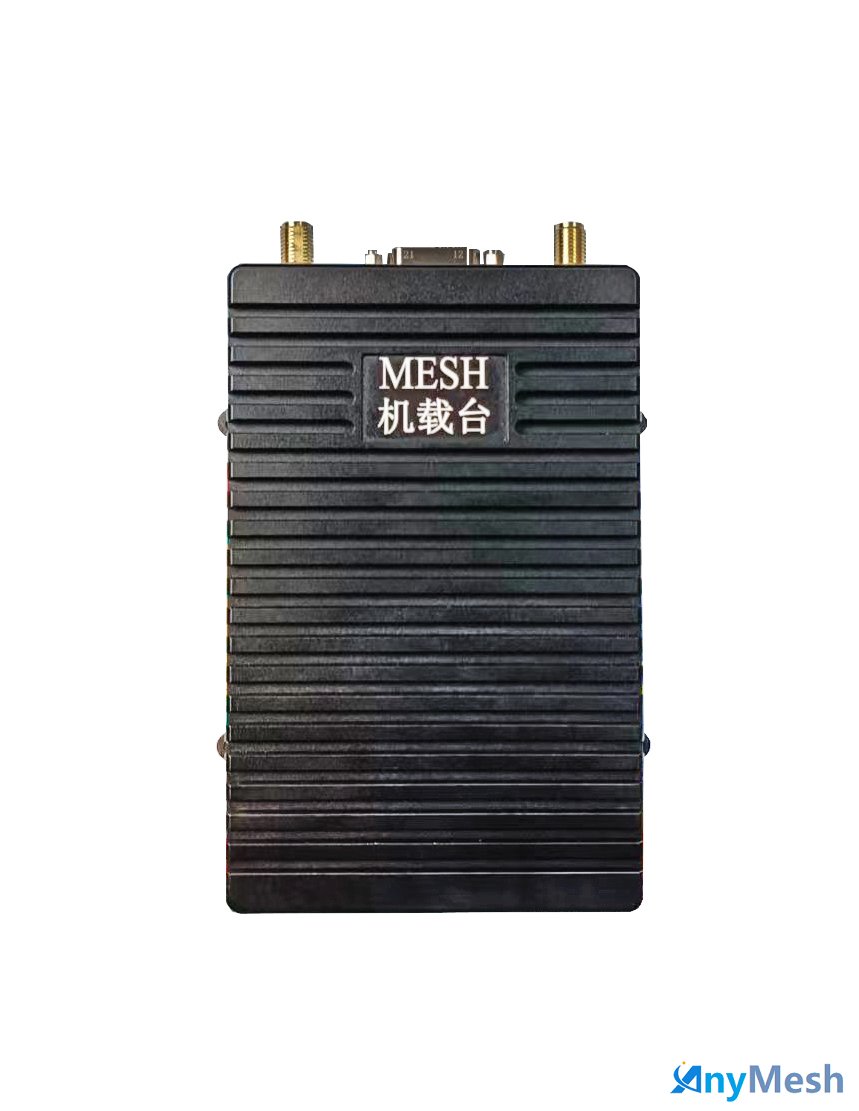

近年来，伴随着能力上的巨大进步,小型无人载具日益被赋予更复杂的任务，不仅是个体任务，更包括协同任务。任务的复杂化智能化对无人系统的通信链路的能力也提出了更高的要求。ANYMESH-SDR-A3在尺寸和重量非常小的情况下，实现了强大的自组网通信能力，为小型无人载具的集群协同提供强有力的链路支持。
该便携机载台采用COFDM技术和移动Ad hoc网络技术，不依赖任何基础通信设施，可临时、动态、快速地构建一个无线IP MESH网络，该网络具有自组织、自恢复、高抗毁的能力，支撑数据、话音、视频等多媒体业务多跳传输。可应用于智慧城市、无线图传、野外作业、矿井作业、临时会议、环境监测、公安消防、反恐特勤、抢险救灾、单兵组网、车辆组网、无人机等场合。
该电台需要通过无人平台的电池给提供直流9-15V供电。
命名规则
Ø 机载台适用于小尺寸适用于无人机平台等嵌入集成
Ø 型号命名规则：ANYMESH-SDR-【通信波形】【形态编号】-【工作频段】-【发射功率】
Ø 推荐型号: ANYMESH-SDR-A3（1400-500mW*2）
Ø 通信波形: 默认A波形（64节点，65Mbps@10MHz），可选A，B，C，D四种波形
Ø 形态编号: 形态编号分为1,2,3,4,5,6，机载台编号为3
Ø 工作频段: 可选1200-1500MHz，中心频点1400 或 1300-1500MHz，中心频点1400
Ø 可扩展License：自适应选频/跳频/干扰防御/空间时分复用（收费功能，按需授权）
产品特点
|
非视距传输 |
快速组网 |
GPS/北斗定位 |
网络自愈合 |
|
高传输速率 |
移动式节点 |
多接口数据接入 |
网络管理平台 |
技术指标/规格参数
| 功能选项 | 规格 | 定制项 | |
| 无线特性 | 通信频率 |
UHF：500-600/600-680MHz L：1200-1500MHz |
2.1-2.5GHz/4.8-5.0GHz范围内可定制 |
| 信道带宽 | 2.5/5/10/20*MHz | 20MHz版本可定制 | |
| 调制方式 | TDD-COFDM + MIMO（双发双收） | ||
| 载波调制 | BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM | ||
| 传输速率 | 峰值65Mbps@10MHz | 峰值125Mbps@20MHz | |
| 接收灵敏度 | -103dBm@2.5MHz | ||
| 传输距离 | 可达60km以上（空空/地视距） | ||
| 发射功率 | 双通道，最大30dbm（500mW*2） | ||
| 组网功能 | 组网能力 | 单频支持64节点以上 | |
| 组网跳数 | 最大跳数不低于 32 跳 | ||
| 入网时间 | 系统启动后1s入网 | ||
| 网络拓扑 | 无中心网络、星型网，链式网，网格网等 | ||
| 网络透传 | 支持网络IP透明传输功能 | ||
| 系统功能 | 外设接口 | 电源*1、网口*1、RS232串口*2、TTL串口*1 | 支持多网口，R232，RS422，RS485等接口定制 |
| 视频输入 | 支持IP视频输入 | 支持HDMI视频扩展 | |
| 控制功能 | 支持Web-UI统一管理配置 | 支持PC管理软件定制 | |
| 语音通信： | 全双工VOIP语音会议/半双工PTT手咪对讲 | 选配定制 | |
| 卫星定位 | GPS/BD*（按需外接） | ||
| 其余功能 | WiFi AP | ||
| 物理特性 | 整机功耗 | 6~12W，双通道 | |
| 供电要求 | 直流9-15V/2A | ||
| 工作温度 | -40℃~65℃ | ||
| 防护等级 | IP65 | ||
| 外形尺寸 | 65*32*110mm | ||
| 整体重量 | 270g | ||

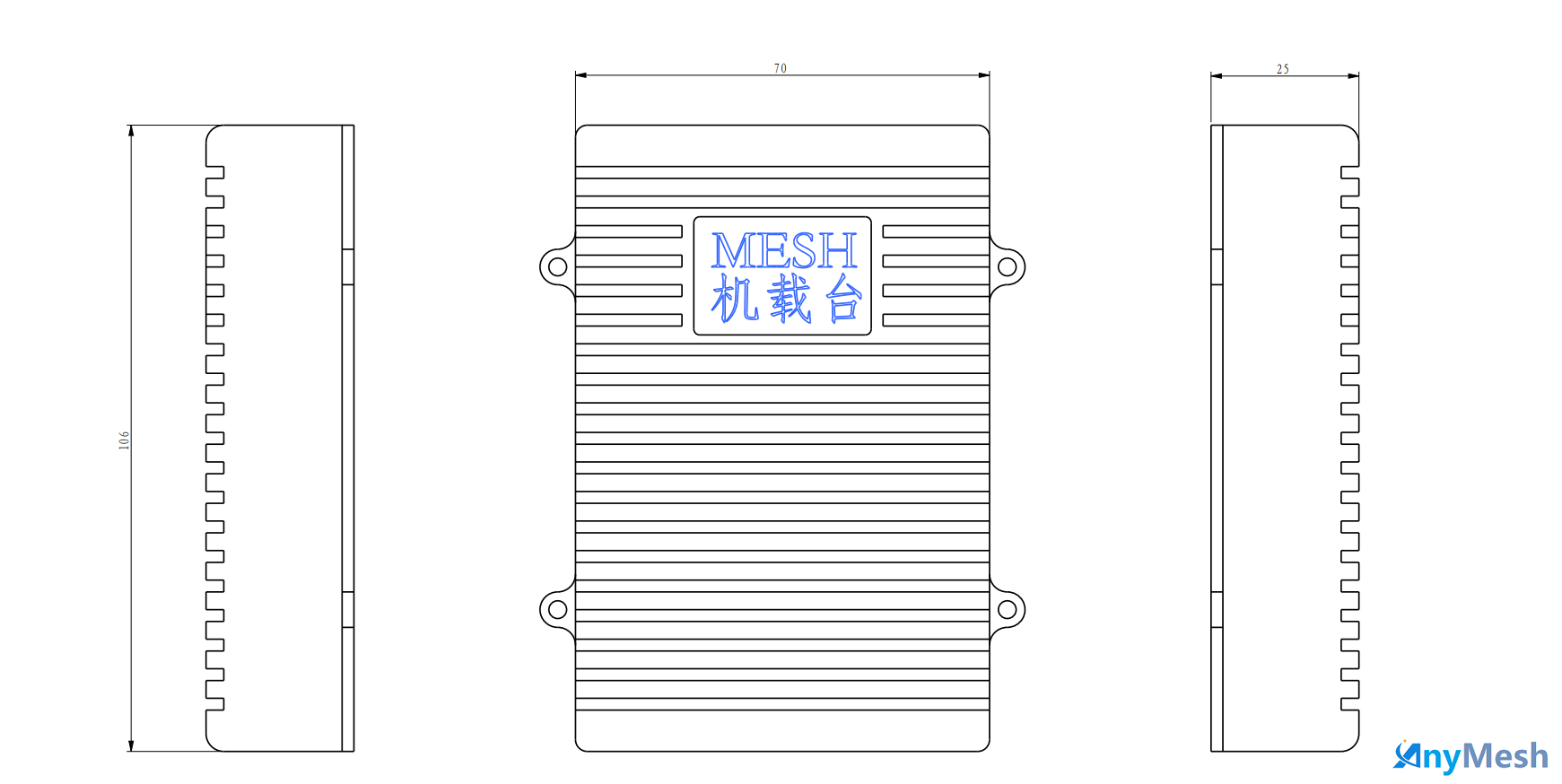

ANYMESH-SDR-A3尺寸接口图
