ANYMESH-WL系列1.4GHz 2W MIMO MESH自组网电台板卡介绍

1、简介

ANYMESH-WL系列电台一经推出就受到热捧，现为了满足广大客户OEM集成的需要，北京万蓝通信公司重新打板研制了一款小体积高性能1.4GHz MIMO 2W 的自组网板卡，采用多载波OFDMA+CSMA模式，深度优化底层MAC协议驱动。实现可不依赖任何基础通信设施而临时、动态、快速地构建一个无线IP mesh网络，具有自组织、自恢复、高抗毁的能力，支撑数据、话音、视频等多媒体业务多跳传输。可应用于智慧城市、无线图传、野外作业、矿井作业、临时会议、环境监测、公安消防、反恐特勤、抢险救灾、单兵组网、车辆组网、无人机、无人车、无人船等场合。

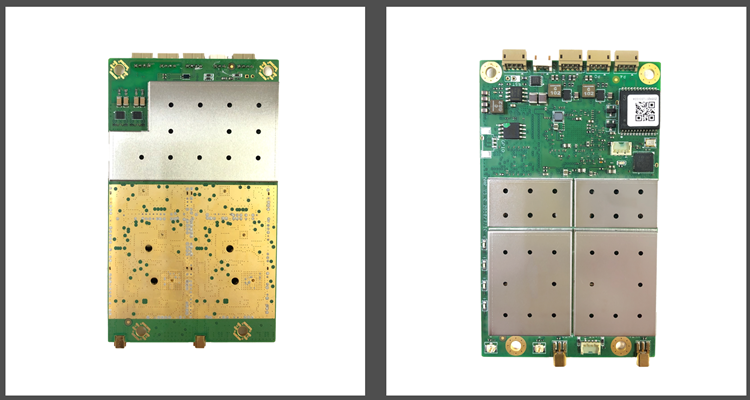

该高性能1.4GHz MIMO 2W 的自组网板卡，如图1所示，尺寸大小为100*70*15mm，裸板重量75g。该板卡由协议处理板和射频卡两部分构成（已一体化集成），射频接口为MMCX，提供2个网口、1个TTL数据串口、1个USB等接口，空对地视距通信20~30km。

2、显著优势

3、性能参数

• 网络规模：单频可达32个节点；

• 通信频率：1410~1470MHz可定制，1MHz步进可调；

• 发射功率：最大33dbm（2W），1dBm步进可调；

• 带宽模式：5 / 10 / 20 MHz；

• 通信波形：多载波OFDM+MIMO；

• 载波调制：BPSK/QPSK/16QAM/64QAM（自适应）；

• 接收灵敏度：-98dBm @ 5MHz；

• 通信距离：20~30km（地空/空空视距）；

• 通信速率：1~80Mbps（自适应）；

• 传输时延：单跳平均3ms@5MHz；

• 多跳能力：短报文可达15跳、语音可达10跳、视频可达8跳以上；

• 移动速度：支持200+Km/H高速移动；

• 启动时间：45秒；入网时间：小于1秒；

• 数据接口：网口x 2，TTL x 1，USB x 1；

• 供电要求：14~36V/1A；

• 整机功耗：4~12W；

• 板卡重量：85g （不包含外壳和天线）

• 外观尺寸：100 * 70* 15 mm

• 工作温度：-40~+750C；

4、功能特点

• 软件架构：基于IP体系的无中心、分布式无线自组织网络；

• 抗多径干扰： 多载波OFDM调制具有很强的抗多径干扰通力；

• 绕射能力： L波段具有一定的绕射和穿透通力；

• 动态路由：二层智能路由协议（主动式/被动式）；

• 灵活性：可扩展性强，节点可动态加入和退出；

• 移动性：已测试节点最大移动速率为200公里；

• 抗毁自愈：个别终端损毁不会影响网络正常运行，具有很强的抗毁能力；

• 工作模式：点对点，点对多点，多点对多点，网状网、自动中继；

• IP透传：具有IP透明传输功能，上位机只需关注上层应用；

• 互联网扩展：有效延伸互联网覆盖范围，网内任一终端都可作为网关，自组网各个节点可以通过网关节点接入互联网；

• 配置管理：可对电台的信道、带宽、功率、速率、IP，密钥等参数进行设置；

• 状态显示：可动态显示网络拓扑、链路质量、信号强度、环境底噪等。
