ANYMESH-FPGA高性能双网口小型SDR IP mesh自组网核心板

 AnyMESH 提供各种应用场景 无线宽带MESH自组网 解决方案
ANYMESH-FPGA板卡
ANYMESH-FPGA板卡

ANYMESH-FPGA系列高性能SDR IP mesh自组网核心主板

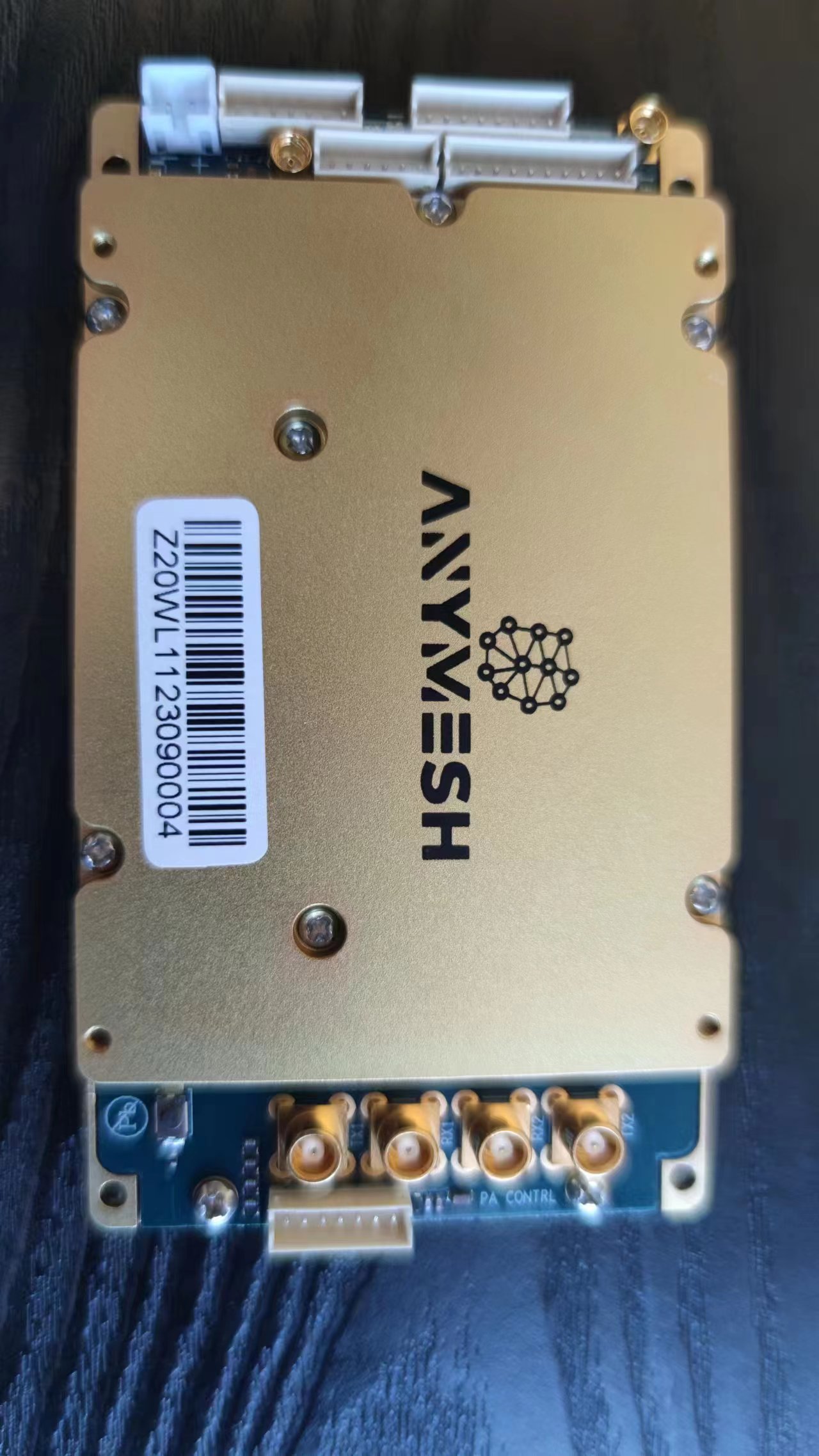

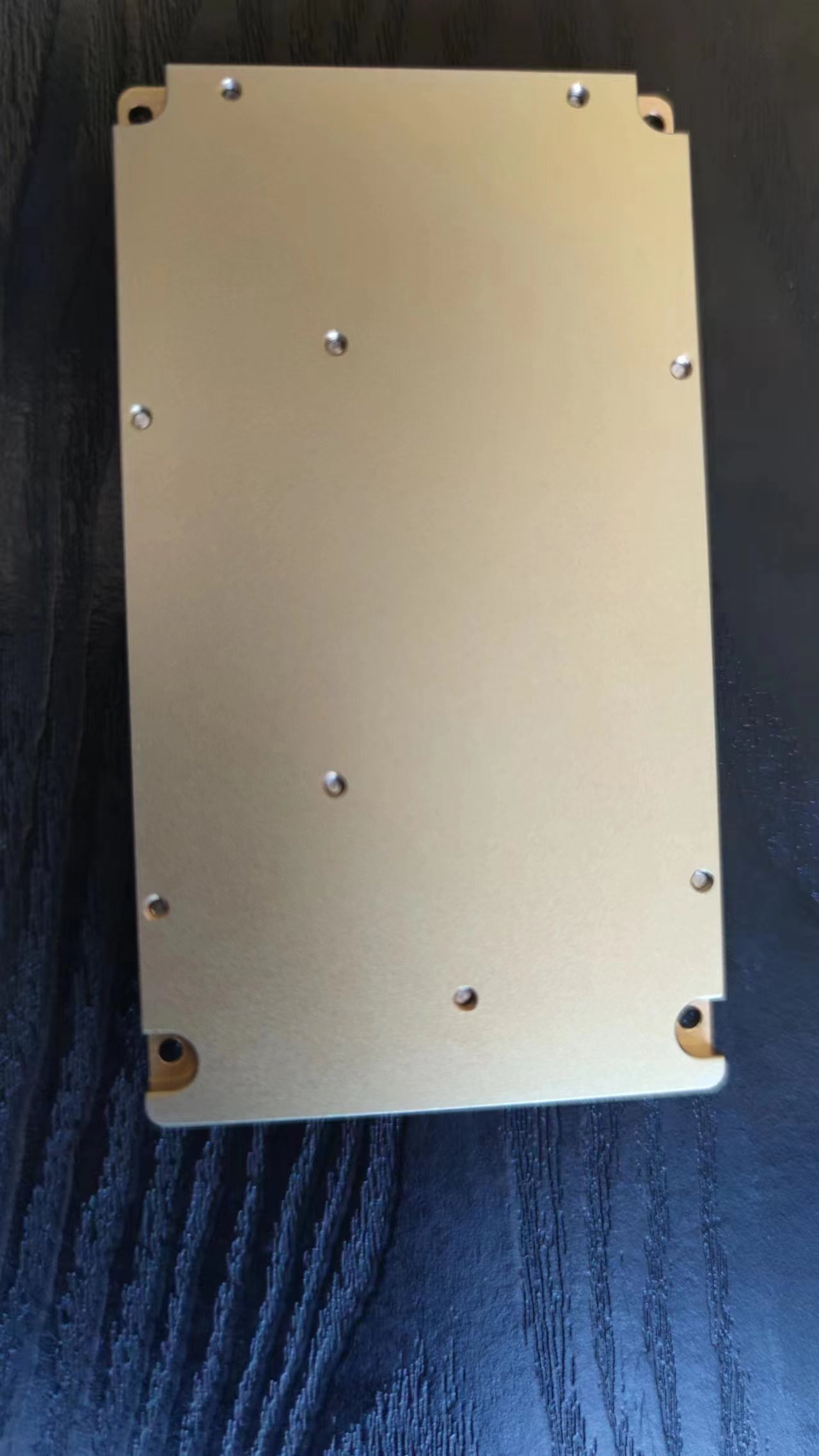

ANYMESH-FPGA系列电台基于软件无线电（SDR: Software Define Radio）平台开发研制的双通道2发2收高性能mesh自组网电台，具有组网规模大、通信距离远、传输速率稳定、支持频段范围宽、抗多径干扰能力强、入网/退网快、路由切换速度快、支持高速移动节点、通信安全保密、支持IP语音会议等优良特性。已经在应急、消防、无人机、无人车、无人船、海事、单兵、矿井等场合得到广泛应用，使用效果很好，得到客户的好评。其外观结构如图所示：

该主板具有以下功能性能参数指标：

  • 网络规模：单频支持32个节点/64个节点*/128个节点*/256个节点*可供选择；

  • 通信频率：支持70~6000MHz宽范围工作，1Hz步进可调；

  • 发射功率：-60~0dBm，1dBm步进可调；外接高性能线性PA功放：单通道实现（0.5W/1W/2W/5W/10W/20W），双通道实现（2*0.5W/2*1W/2*2W/2*5W/2*10W/2*20W）

  • 带宽模式：2.5 / 5 / 10 MHz；20MHz/40MHz可定制

  • 通信波形：COFDM + DTDMA；

  • 载波调制：QPSK / 16QAM / 64QAM / 256QAM；

  • 接收灵敏度：优于-100dBm；

  • 传输时延：单跳平均约7ms；

  • 通信速率：峰值 65Mbps@10MHz（另有高配版本可供选择：125Mbps@20MHz*、200Mbps@40MHz*）（自适应和手动设置）；

  • 动态路由：支持二层/三层智能路由协议；

  • IP透传：支持网口<—>网口、网口<—>串口、串口<—>串口的IP透传；

  • 中继能力：不低于32跳；

  • 移动支持：1000+km/h;

  • 支持单播、组播、广播；

  • 数据接口：2路网口、3路串口；

  • 无线扩展：WIFI AP、蓝牙；

  • 语音通信：IP语音会议/PTT对讲；

  • 卫星定位：GPS/BD；

  • 启动时间：小于28 s；

  • 入网时间：小于1 s；

  • 路由切换：小于800 ms；

  • 整机功耗：4~6W；

  • 设备供电：DC9V~15.5；

  • 工作温度：-40~+65℃；

  • 外观尺寸：55* 98 * 11.2mm

  • 整板重量：85g。

  • 配置管理：可读取电台参数，全网链接状态，链路质量、干扰情况、电磁底噪，可远程读取和配置参数，关键参数一键式全网配置；

  • 管理软件：提供PC端配置管理软件，提供二次开发接口，按需集成到应用系统软件中；
