AnyMESH-SWL-2W单兵手持型无线宽带自组网Mesh电台

 AnyMESH 提供各种应用场景 无线宽带MESH自组网 解决方案

ANYMESH-SWL-2W  MIMO单兵手持电台



 该MIMO双通道单兵手持型自组网电台,发射频率范围为300M至1.5GHz内可定制,采用万蓝通信新一代多跳自组网协议的无线电技术,具备对抗复杂信道环境的能力,实现在复杂场景下完成单兵、车辆、无人机等机动点、固定点之间的无中心同频自组网宽带业务传输。
      该MIMO双通道单兵自组网电台内置锂电池、体积小、设计紧凑,可以作为用户手持或者穿戴装备,具备最大2W 的发射功率,不依赖任何基础通信设施,可临时、动态、快速地构建一个无线IP网络,该网络具有自组织、自恢复、高抗毁的能力,支撑数据、话音、视频等多媒体业务多跳传输。可满足用户在紧急场景下快速建立专用网络,为用户的语音、消息、视频等 IP 数据 业务提供稳定的传输通道。
       该MIMO双通道单兵便携自组网电台结合车载自组网电台可以进行混合分簇分级组网。车载自组网电台之间形成骨干远距离通信组网,单兵便携无线自组网电台形成分队子网,支撑视频、话音、数据等多媒体业务的多跳通信。手机、平板、PC等各类IP终端可通过电台网口或WIFI AP接入网络,实现各类IP应用终端之间的互联互通。
      该电台可以通过自身的电池直接给摄像头等外设提供直流12V供电。



产品特色




非视距传输

基于自组多跳技术,信号自动选择最佳路径到达无直接视距的目标节点




快速组网

无需人工配置,开机即可与已有节点快速组建临时的无线通信网络,实现现场视频、图像、语音信息一对多双向传输




GPS/北斗定位

高精度定位




网络自愈合

每个节点有多条传输数据的路径,若节点出现故障或受到干扰,数据包将自动路由到备用路径继续传输,保证紧急情况下的组网稳定


高传输速率

在同样的通讯范围和传输条件下,基于MESH网络的自适应性能,超越一般网络速率,可达100Mbps


移动式节点

支持地面、水上、空中高速移动中的有效连接,可与各动静态节点之间形成自组网络


多接口数据输入

具有网口、串口、语音等多种接口,可与手咪、传感器等多种不同类型的终端连接,数据对接Web平台


网络管理平台

登录web端平台即可便捷地查看或配置设备信息和网络信息,并通过网络拓扑图直观地了解其他设备的连接状态

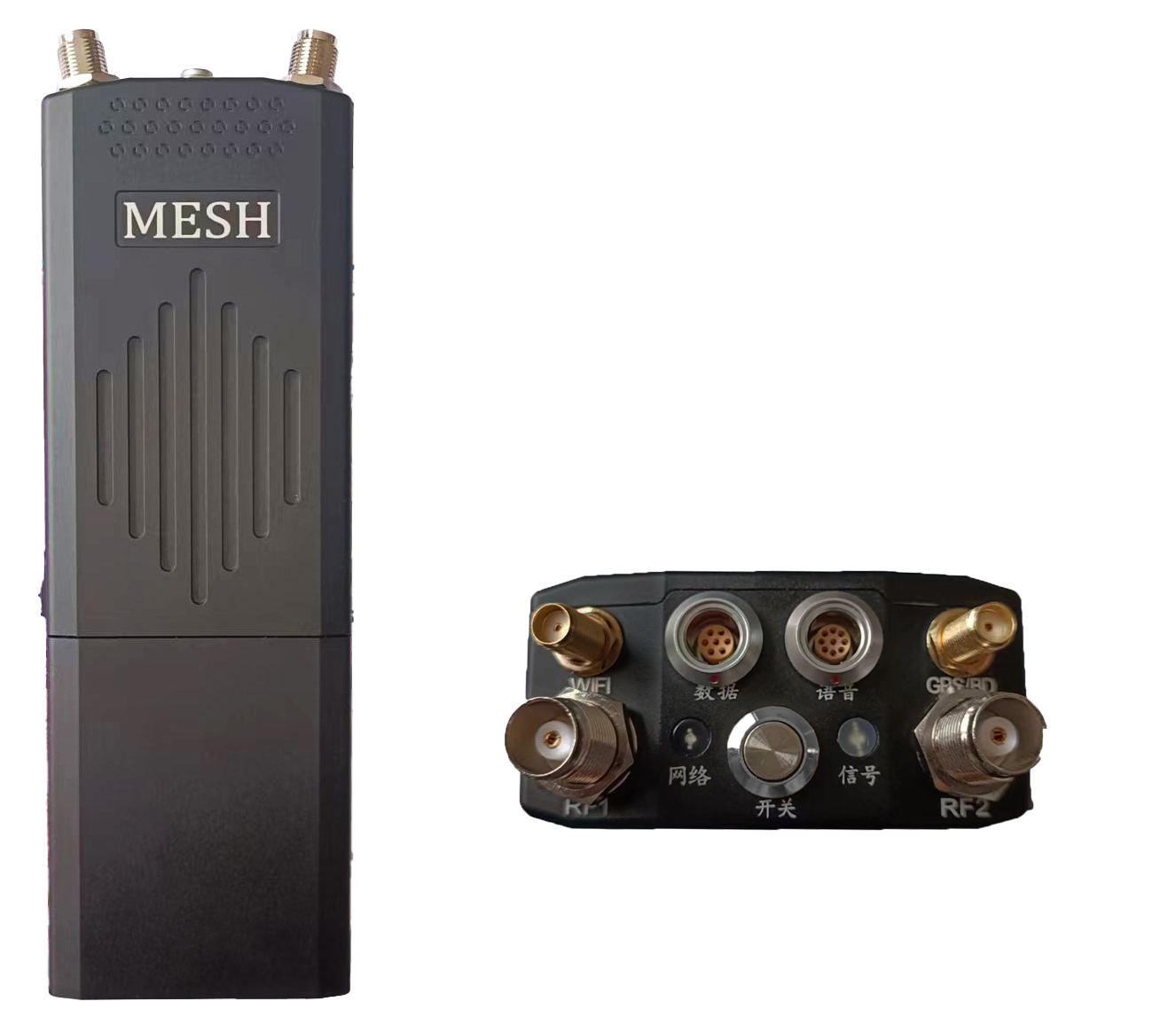

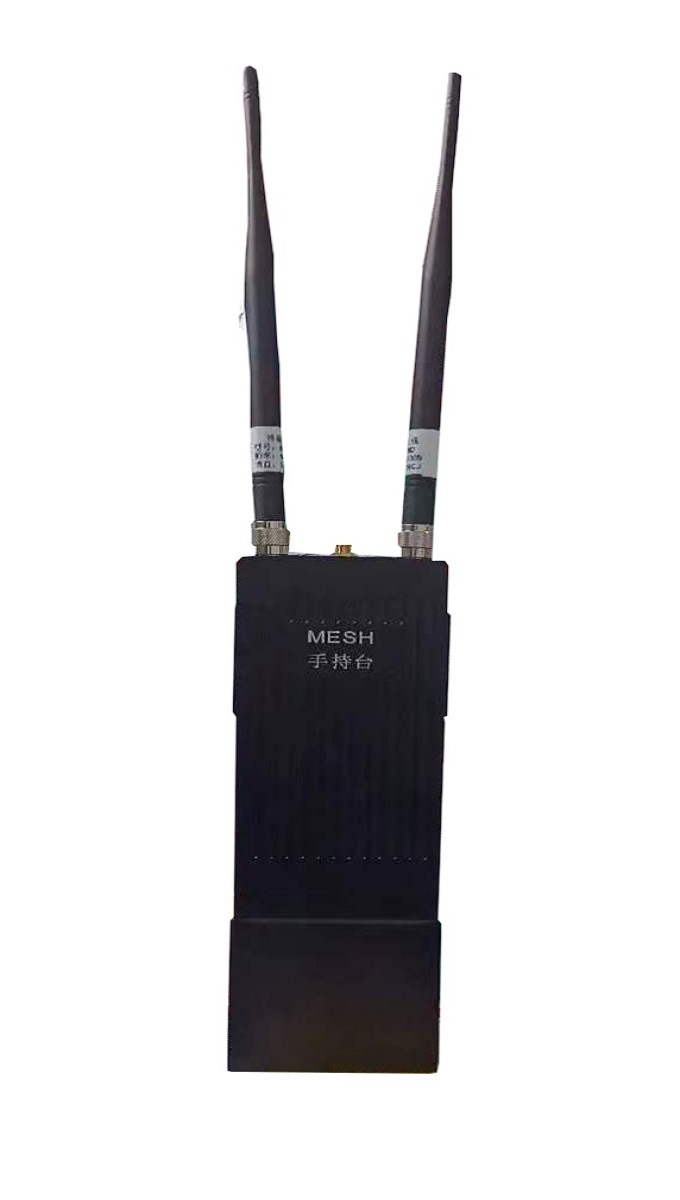

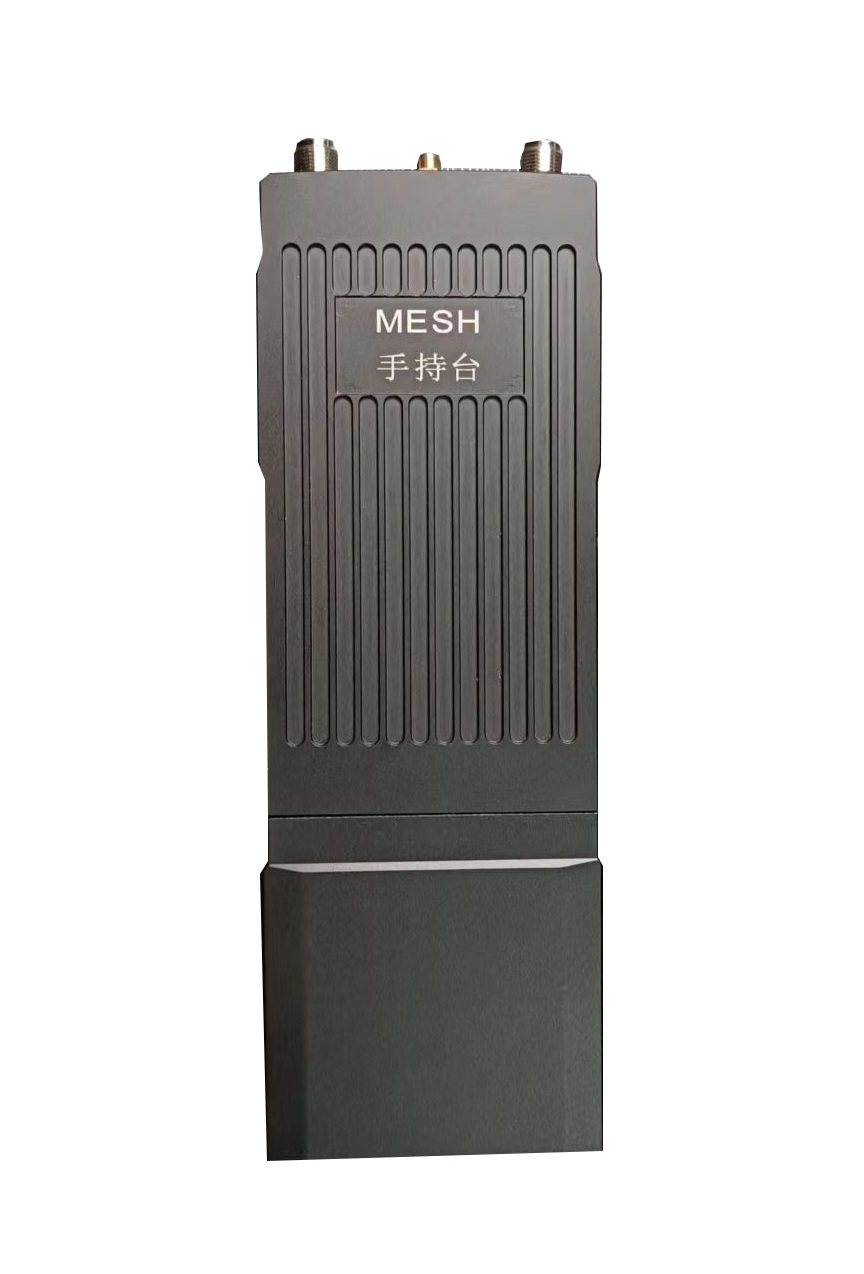

产品展示


产品参数





无限特性 网络规模 单频支持64个节点
通信频率 L波段1415~1465MHz,5MHz步进可调 U波段512-582/560-600MHz,5MHz步进【其他频率可定制】
发射功率 L波段33dBm(2W),1dBm步进可调 U波段30dBm(1W),1dBm步进【其他发射功率可定制】
带宽模式 5 / 10 / 20 / 40 MHz【其他频宽模式可定制】
通信波形 COFDM + MIMO + CSMA/CA
载波调制 BPSK/QPSK/16QAM/64QAM(自适应)
接收灵敏度 -98dBm @ 5MHz
通信距离 30+km(地空/空空视距),1-10km(地地视距,天线至少架高2米)
组网功能 通信速率 峰值80+Mbps(自适应)
传输时延 单跳约2ms
多跳能力 短报文可达15跳、语音可达10跳、视频可达8跳以上
移动速度 支持200+km/h高速移动
启动时间 32秒
系统功能 入网时间 小于1秒
路由切换 小于1秒
数据接口 网口*1、RS232*1,音频3.5mm接口
网络扩展 WIFI AP,4G路由器*(*按需外接)与公网/卫星融合对接
物理特性 视频输入 支持IP视频输入, 其他可外接扩展 HDMI*/SDI*/CVBS*(*按需外接转换)
卫星定位 GPS/BD
语音通信 IP语音会议/PTT对讲(软件按需选择)
安全加密 AES128、AES256
电池充电 16.8V/1A
整机功耗 6~15W,待机6W,接收8W,满负载发送15W
工作时间 6~8小时(集成可拆卸电池)
防护等级 IP65
工作温度 -40~+65℃
外观尺寸 235 * 78 * 45 mm
整机重量 约968g(不含天线)



      该单兵手持型无线自组网Mesh电台非常适用于移动车辆、 船只装备,实现车与车,车与人之间无间断通信。此外,该产品也能满足矿井, 隧道和地下室等封闭式场景的专网无线通信需求。可实现点对点或点对多点双向无线视频、语音、数据传输,广泛应用于智慧城市、部队单兵、公安武警、消防救援、应急车队通信、人防边防、海上无人船、特种机器人等领域。




消防应急 指挥通信

战术互联 自组指控
海上舰船 岸基通信
城市反恐 维稳指挥

大型活动 安保巡逻
地铁透地 多跳通信
车队联动 自组通联
抢险救援 调度指挥
森林防火 监控保障
区域覆盖 重点布控



应用场景:

应用于公共安全专网、应急通信专网、行业信息专网、区域宽带专网、无线监控专网、协同管理专网及智能传输专网等,为反恐处突、公安执法、安保活动、抢险救援、消防指挥、森林防火、林区监控、人防 / 地震、电力巡检、数字油田、无人机群、车队互通、舰船编队、海上通信、机场地勤、地铁应急、公路建设、水文监测、移动采播、医疗等领域,提供稳定可靠、及时高效的高清视频、多路数据、清晰语音及可视化的指挥调度。
